Baugruben nach DIN 4124: Ungesicherte Gräben nur bis 1,25 Meter zulässig

Sicherheitsrelevante Befestigungen an Bauwerken sowie Arbeiten im Erd- und Tiefbau unterliegen in Deutschland strengen technischen Vorgaben und Normen. Bei der Verankerung tragender Bauteile ist der Nachweis der bauaufsichtlichen Eignung zwingend vorgeschrieben.

Fachbeiträge aus der Bautechnik weisen darauf hin, dass für sicherheitsrelevante Befestigungen eine allgemeine bauaufsichtliche Zulassung (abZ) oder eine Europäische Technische Bewertung (ETA) mit CE-Kennzeichnung vorliegen muss. Fehlen diese Nachweise, dürfen Verankerungselemente in baurechtlich relevanten Bereichen nicht verwendet werden.

Nachweispflichten und Wahl der Verankerung nach Baustoff

Die Wahl des richtigen Befestigungssystems hängt maßgeblich von den auftretenden Lasten und dem vorhandenen Untergrund ab. Bei Vollbaustoffen wie Beton und Vollziegeln können für leichte Beanspruchungen herkömmliche Spreizdübel eingesetzt werden.

Komplexere Baustoffe erfordern hingegen spezialisierte Lösungen: In Hochlochziegeln und Kalksandstein-Lochsteinen müssen chemische Anker in Kombination mit einer Siebhülse verwendet werden, um ein unkontrolliertes Abfließen des Mörtels in den Hohlräumen zu verhindern. Für Porenbeton sind eigens zugelassene Spezialdübel vorgeschrieben.

Bei schweren Lasten von mehr als 200 kg empfehlen Branchenrichtlinien die Hinzuziehung eines Statikers oder Fachbetriebs. Zudem muss die Hebelwirkung bei der Lastannahme einkalkuliert werden: Ein 25-kg-Fernsehgerät an einem 400-mm-Ausleger erzeugt bei einem Befestigungsabstand von 300 mm an der oberen Verankerung bereits eine Auszugslast von rund 33 kg.

Montagepraxis: Randabstände, Bohrlochreinigung und Untergrund

Neben der Dübelauswahl entscheidet die Montagegenauigkeit über die tatsächliche Tragfähigkeit. Um Rissbildungen und Abplatzungen im Baustoff zu vermeiden, sind Mindestabstände einzuhalten.

Ungesicherte, senkrechte Grabenwände sind nach DIN 4124 nur bis 1,25 Meter zulässig — unter bestimmten standfesten Bedingungen bis 1,75 Meter. Wer tiefer gräbt, braucht Verbau- oder Böschungsmaßnahmen. Wie Sie das in der Praxis Schritt für Schritt umsetzen, zeigt unser kostenloser Leitfaden. Praxis-Leitfaden Grabenverbau jetzt anfordern

Als Richtwert gilt für Spreizanker ein Randabstand von mindestens dem zehnfachen Durchmesser des Ankers, während bei chemischen Ankern in der Regel der fünffache Durchmesser genügt. Der Achsabstand zwischen zwei Befestigungspunkten sollte dem zehnfachen Durchmesser entsprechen.

Ein wesentlicher Risikofaktor bei Verbundankern ist unzureichende Bohrlochreinigung: Verbleibender Bohrlochstaub kann die Tragfähigkeit chemischer Anker um 50 bis 70 Prozent mindern.

Für Bohrungen in festem Beton sind Bohrhämmer mit passenden SDS-plus- oder SDS-max-Bohrern vorgesehen. Vor Beginn der Arbeiten müssen Leitungen und Rohre geortet werden; stößt der Bohrer auf Bewehrungsstahl, darf dieser nicht ohne fachkundige Begutachtung durchtrennt werden.

Sicherheitsvorgaben bei Erdarbeiten nach DIN 4124 und LAGA

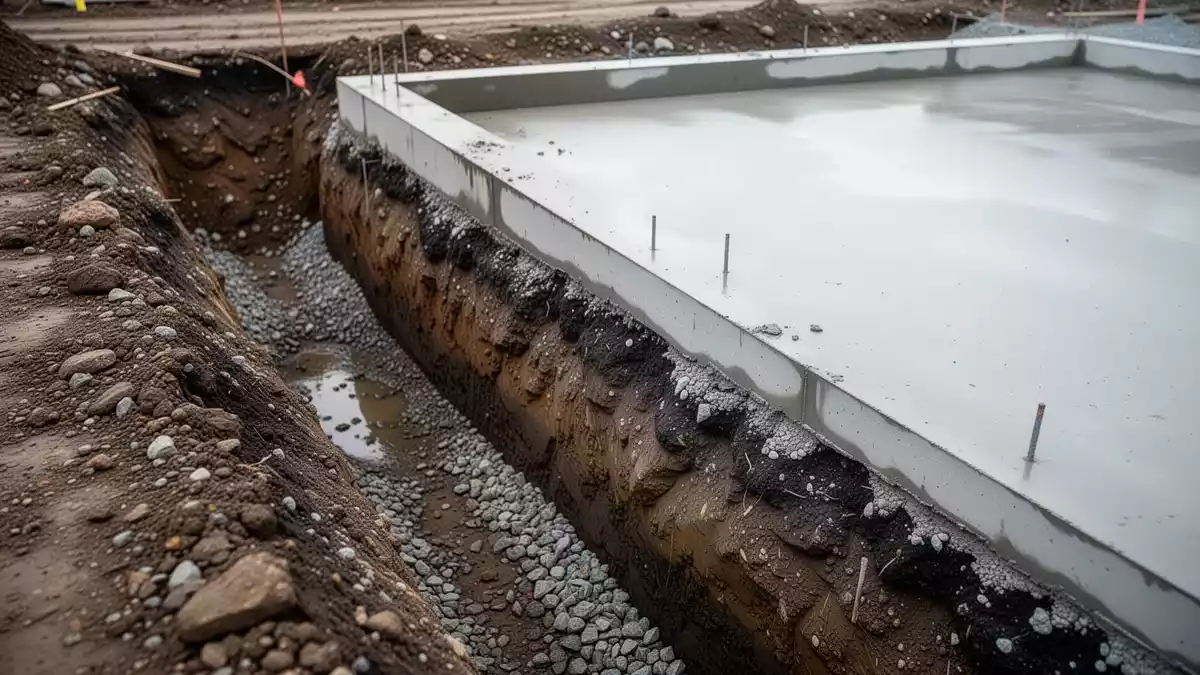

Ähnlich wie in der Befestigungstechnik greifen auch bei Tiefbau- und Gründungsarbeiten verbindliche Sicherheitsstandards. Die DIN 4124 regelt den Schutz vor Einstürzen bei Baugruben und Gräben: Ungesicherte, senkrechte Grabenwände sind demnach grundsätzlich nur bis zu einer Tiefe von 1,25 Metern zulässig; unter bestimmten standfesten Bedingungen darf dieser Bereich auf bis zu 1,75 Meter erweitert werden. Tiefere Gräben erfordern zwingend Verbau- oder Böschungsmaßnahmen.

Fehlende abZ oder ETA bei Verankerungen und unzureichend gereinigte Bohrlöcher können die Tragfähigkeit chemischer Anker um 50 bis 70 Prozent mindern. Unser kostenloser Leitfaden erklärt, wie Sie Anker nach Baustoff auswählen und Montagefehler vermeiden. Leitfaden Anker-Auswahl jetzt sichern

Zudem müssen die Massen des Aushubs und deren Einstufung im Vorfeld kalkuliert werden. Für die Entsorgung und Verwertung von Bodenaushub gibt die LAGA-Einstufung den Rahmen vor: Material der Kategorie Z0 eignet sich meist für die uneingeschränkte Wiederverwendung oder Rekultivierung.

Die Stufen Z1.1 bis Z2 erlauben nur noch einen eingeschränkten technischen Einbau, während Böden oberhalb der Einstufung Z2 auf Deponien verbracht werden müssen. Da Boden beim Lösen an Volumen zunimmt – bei Sand und Kies um den Faktor 1,10 bis 1,15, bei Ton um 1,25 bis 1,40 –, ist der Auflockerungsfaktor für Abtransport und Lagerung vorausschauend einzuberechnen.
